电能表是测量什么的仪表?关于电能表,你知道多少?

阅读次数:988

电能表是测量什么的仪表?关于电能表,你知道多少?下面我们结合电能表的种类、参数和测量示数等多个维度对电能表进行分析说明。

电能表有哪些种类?

用来测量电能的仪表称为电能表,又叫电度表、千瓦小时表。电能表的种类可分为:

1)按相别分:

单相、三相三线、三相四线等。

2)按功能及用途分:

有功电能表、无功电能表、最大需量表、复费率电能表、多功能电能表铜损表、铁损表等。

3)按工作原理分:

感应式(机械式)、静止式(电子式)、机电一体式(混合式)

4)按接入电源性质分:

交流表、直流表

5)按结构分:

整体式、分体式

6)按准确级分:

普通安装式电能表(0.2S、0.5S、0.2.0.5.1.0、2.0级)和携带式精密电能表(0.01、0.05、0.2级)

7)按安装接线方式分:

直接接入式、间接接入式

     8电能的单位是什么?

电能的单位是“千瓦时”(kWh)。


电能表怎么选型

1)类别代号:D-电度表

2)组别代号表示相线:D--单相;S--三相三线;T--三相四线

3)表示用途的分类:D--多功能;S--电子式;X--无功;Y-预付费;F--复费率

4)设计序号用阿拉伯数字表示,根据各个制造厂的设计序号

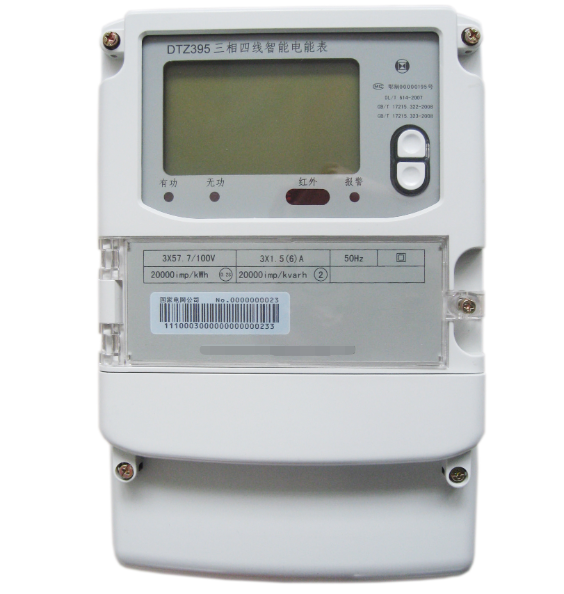

如:电表型号是DTSD341型-三相四线电子式多功能电能表


电能表主要参数:

     电压参数:表示适用电源的电压。如电能表的参比电压为220V,说明了该电能表适用于电压等级为220V的系统,即市电单相电压,对于三相三线电能表以相数乘以线电压表示,如3x380V;对于三相四线电能表则以相数乘以相电压或线电压表示,如3x220/380V。

     电源频率:表示适用电源的频率。电源的频率表示交流电源的方向在1S内改变的次数,我国电力系统工频为50Hz。

     标定电流和额定最大电流:标定电流是作为计算负载基数电流值,电表在这个电流条件下工作,它的精度最高。额定最大电流是指电能表长期正常工作,误差与温升完全满足规定要求的最大电流值。如某电度表1.5(6)A,其中1.5表示标定电流,6表示额定最大电流。目前大部分电表额定最大电流与标定电流是4倍关系,比如,1.5(6)A、2.5(10)A、5(20)A、10(40)A、20(80)A 等。

     准确度等级:常用有功电度表有0.5、1、2三个准确度等级,比如准确度为1表示电表在规定的量程范围内所测量的数值与实际数值的偏差的相对值不超过1%。

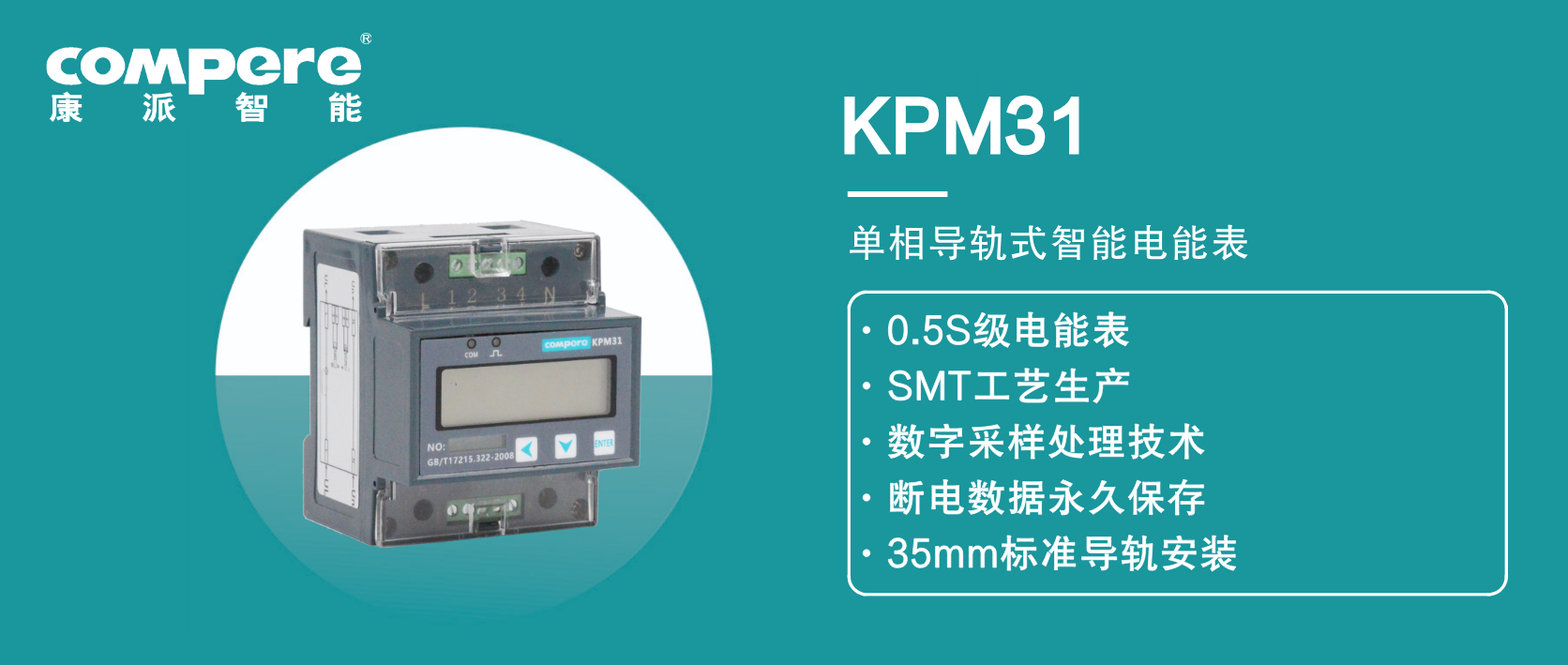

KPM31 (2).png

电能表的各种示数:

智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。

有功:是用户实际用掉的电量,单位是【千瓦时】,俗称【度】。

无功:是用户设备的无功电量,单位是【千乏时】。

正向:是电网向用户传输的电能。

反向:是用户向电网传输电能。

正向有功:正向有功电量;
正向无功:正向无功电量;
反向有功:反向有功电量;
反向无功:反向无功电量

当系统向用户输送有功和无功时,电能表有功是正值,无功也是正值;
当系统向用户输送有功,用户向系统反送无功时,电能表显示有功是正值,无功是负值。

有功总

有功总是我们实际用电所做的有效功

有功总电量=正向有功总电量+反向有功总电量

正向有功总和反向有功总

正向有功和反向有功都会分成四个时段:尖、峰、平、谷,它们的电量关系是:正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功总电量=反向有功尖段电量+反向有功峰段电量+反向有功平段电量+反向有功谷段电量。
