工业企业是如何通过PLC完成电力能源数据(智能电表数据)的远程抄表呢?

阅读次数:1333

工业企业是如何通过PLC完成电力能源数据(智能电表数据)的远程抄表呢?在能源管理系统中有些企业会采用既有的PLC代替通讯网关来采集能源相关的数据,如:电能、用气、用水等,那么通过PLC的远程抄表是通过什么方案实现的呢?我们来一起认识下。



在用工业企业中PLC是非常常见的类工业自动化控制类设备,除了控制功能,很多工业企业也想通过既有的PLC系统来完成能源管理系统建设完成远程抄表的作用。因为主流的PLC本身是支持Modbus协议的,所以可以用既有的PLC设备来代替智能网关类设备,完成具备Modbus协议终端设备(如智能电表)的远程抄表。

方案一:

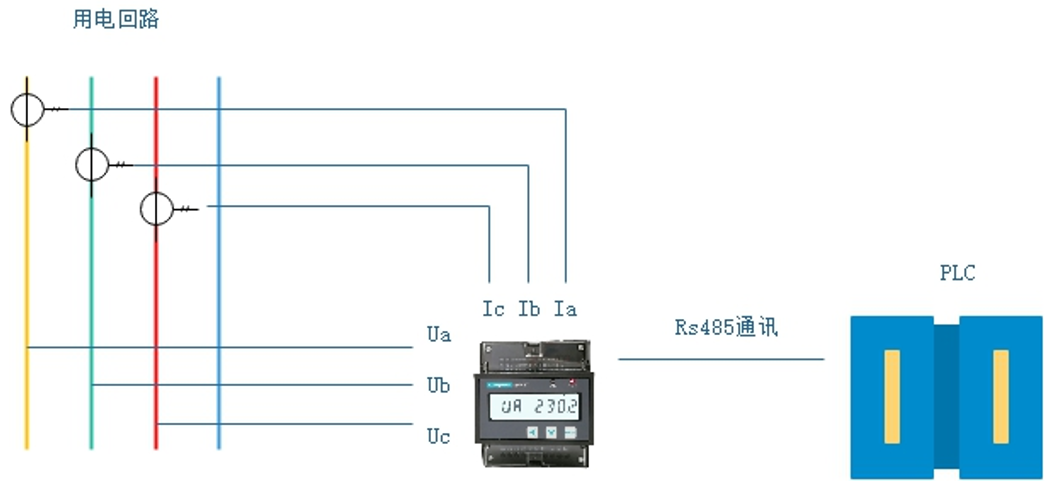

智能电表需要安装的位置安装距离PLC较近,智能电表直接通过有线RS485PLC建立连接,完成远程抄表。具体方案设计见下图所示:




方案二:

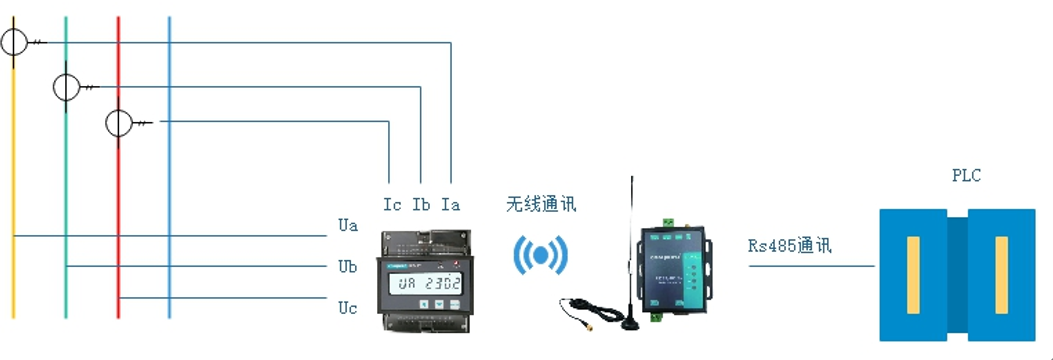

智能电表需要安装的位置距离PLC较远,可选用具备无线LoRa传输功能的智能电表+无线LoRa集中器+RS485连接PLC的方案。具体方案设计见下图所示:

备注:一台LoRa集中器,类似于一个RS485串口,可连接16台左右的电表。


智能电表的选择:

智能电表建议选用KPM37,采用导轨式安装,可选配配套开口式互感器(5A100A400A800A等四种开口式互感器规格;

基本功能:I\U\f\Io\Uo\kW\kvar\kVA\四象限电能\最大值\最小值\最大需量统计\T\Cosφ\31次谐波测量,Modbus通讯

智能电表选型见下图:
