远程抄表智能电表接线方式及接线图

阅读次数:8965

在电力远程抄表系统中,智能电表是不可或缺的重要设备之一。但对于智能电表的接线方式,有很多老电工也会犯一些错误,接错线,或者设置错误等。那么远程抄表智能电表的正确接线方式有哪些呢?



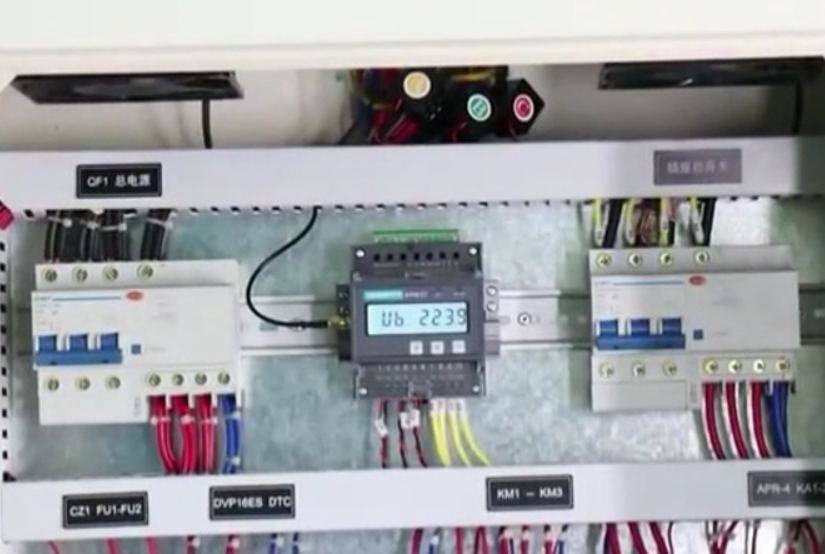

下面我们以康派智能KPM37三相导轨式电表为例,一起看下不同条件下的接线图:

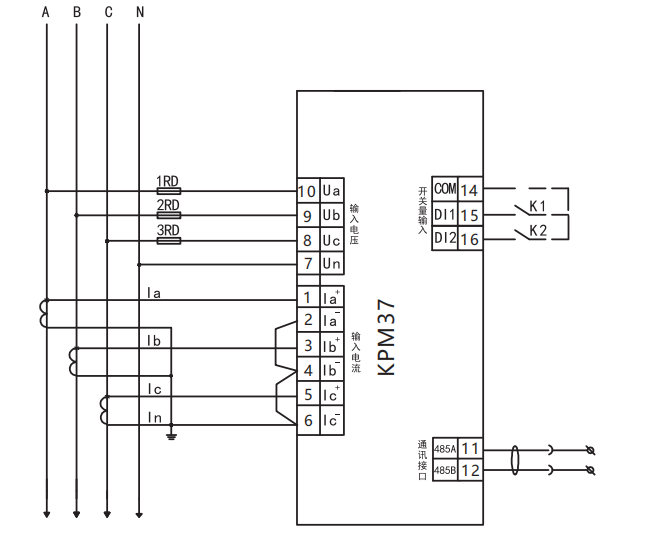

一、三相四线低压侧的接线方式:星型系统接线模式(适用于相电压小于265V的电压系统)



四线星型系统:无电压互感器(PT)的直接接线(装置设置为P4L)


二、三相三线高压及低压接线方式:角型系统接线模式(适用于二次侧线电压小于265V的电压系统)

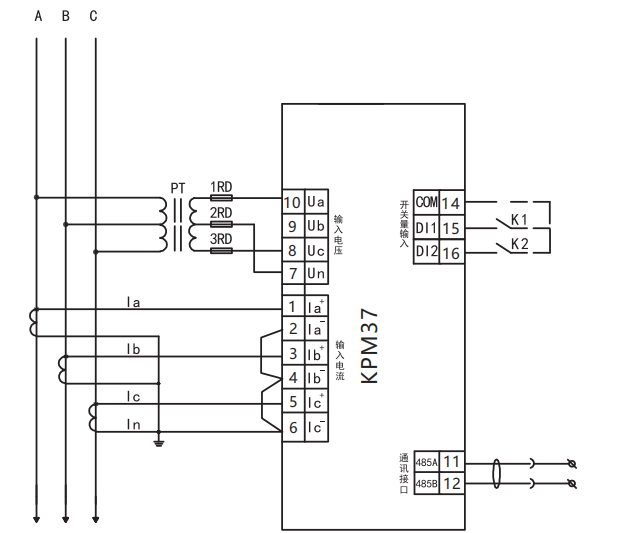

适用于2个电压互感器(PT、3个电流互感器(CT)的角型系统装置设置为P3L3)

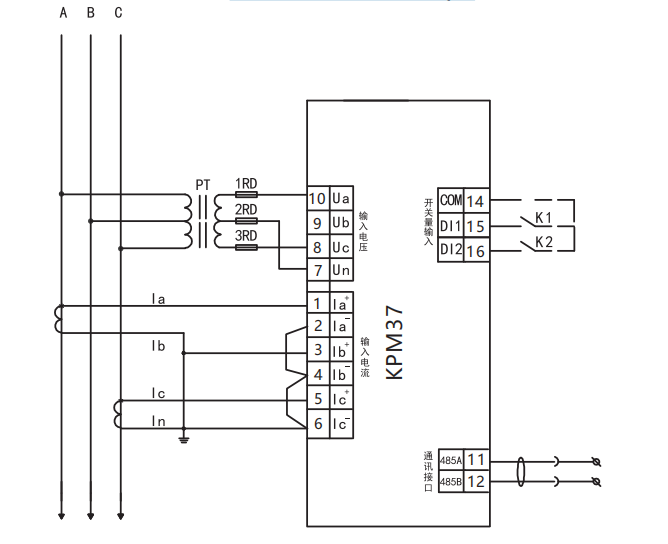

适用于:2个电压互感器(PT、2个电流互感器(CT)的角型系统
